自循环流谱流线实验装置,烟气流线实验装置

一、自循环流谱流线演示实验装置主要参数：

外形尺寸：900×400×1000mm

电源：220V，功率250W

二、自循环流谱流线演示实验装置主要用途：

实验时电化学产生的工作液体在显示盘处显示其流过机翼、圆柱、突扩突缩产生的各种流线变化。

三、自循环流谱流线演示实验装置主要配置：

PVC板循环水箱，低噪音防腐水泵，有机玻璃电场水槽，节能灯，直流稳压可调节电源，流线发生器，控制阀门，圆柱形、机翼形、突扩突缩试件各一个，可移动喷塑台架等。

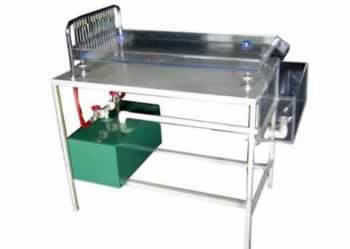

自循环流谱流线演示实验装置

一、烟气流线实验装置技术参数：

1、试件：机翼、圆柱体、突扩、突缩

2、电源：单相/220V，功率：0.1KW

3、工作环境：常温。

4、重量：60㎏。

5、外形尺寸：2000×500×1700（㎜）。

二、烟气流线实验装置主要用途：

观察烟气流线，在有机玻璃风洞中经试件：机翼可变换角度、圆柱、突扩突缩时的流线变化。

三、烟气流线实验装置主要配置：

有机玻璃风洞，低噪音引风机，发烟器，烟线分配器，机翼模型；圆柱模型，突扩突缩模型，实验台桌等。

烟气流线实验装置
