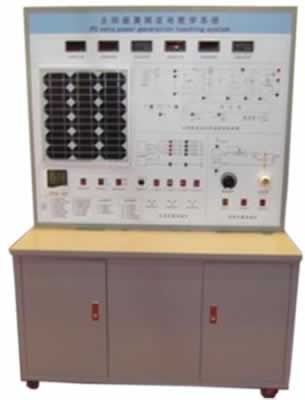

太阳能光伏发电系统实验装置,太阳能电源教学系统实验设备

一、太阳能光伏发电系统实验装置应用范围：

太阳能光伏发电系统实验装置主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。

二、太阳能光伏发电系统实验装置运行技术条件（单相输出）

1、发电单元

光能

光伏模块功率：30Wp

光伏模块输出工作电压：17.5VDC

光伏模块工作电流：1.7A

模拟光源模块：100W调光灯

2、电力蓄能单元

蓄电池类型：免维护蓄电池

蓄电池组容量:12V/24Ah

蓄电池数量：1个

3、控制单元

太阳能充放电控制器：工作电压12V电流10A；三种输出模式：手动开＋手动关、光控开＋光控关、光控开＋时控关。

正弦波逆变器：输出波形正弦波、频率50HZ±1HZ；额定输入电压0.8V～17V、电流12A；额定输出电压220VAC±10%、电流0.9A；额定输出功率300W；输出功率因数≥95%（线性负载）逆变效率：≥82%。

输入市电：工作电压AC220V、频率50HZ；

工作环境：0℃～40℃、≤85%RH

4、显示单元

5、数字显示

直流电压表：光电池充电电压

直流电流表：光电池充电电流

直流功率表：光电池充电功率

交流电压表：逆变器输出电压

交流电流表：逆变器输出电流

交流功率表：交流负载使用功率

三、太阳能光伏发电系统实验装置控制运行过程演示和实验：

1、太阳能控制器欠压保护实验。

2、太阳能控制器充电过压保护实验。

3、太阳能控制器充电温度补偿实验。

4、控制器三种输出模式实验，手动开关切换（手动开＋手动关、光控开＋光控关、光控开＋时控关）

5、逆变器逆变原理实验（通过逆变器各测试点的测试）

6、逆变器与市电互补实验（手动开关切换）

7、逆变器输出过载保护实验

8、逆变器输出欠、过压保护实验

四、太阳能光伏发电系统实验装置实验项目：

1、太阳能电池光能量变换过程演示和实验

2、光伏摸块单元组成原理。

3、太阳能光电池能量转换组合原理。

4、在不同天气和日照强度下光波对光伏转换效率的影响实验。

5、在不同季节太阳运轨变换下对光伏能量转换的影响实验。

6、在不同季节环境温度变换下对光伏能量转换的影响实验。

7、太阳能电池直接负载实验。





一、太阳能电源教学系统实验设备基本工作原理

1.太阳能电池组件

太阳能电池组件由多个单晶或多晶、非晶电池单元串、并联并经封装后制成。其中的单晶电池单元的功能是将太阳的光线吸收发生伏打效应产生一定的电压、电流，并按照需求串、并联而将太阳能转换成电能输出，经电缆送至控制器。

2.控制器

控制器的作用是对蓄电池的充、放电条件加以规定和控制，并按照负载对电源的需求控制太阳能电池和蓄电池对负载的电能输出。控制器是对自动充电、用电的监控装置，当蓄电池充满电时，它会自动切断充电回路，使蓄电池不至过充；如果蓄电池电能减少，它会自动恢复充电。（新能源教具）当蓄电池放电超过规定值时，即过放电时，它会自动切断放电回路，不至使蓄电池放电过深；电能增加后，它会自动恢复供电。

3.蓄电池

蓄电池的作用是将太阳能电池组件产生的电能储存起来。当光照不足或晚上，或者负载需求大于太阳能电池组件所产生的电能时，将存储的电能释放出来以满足负载的能量需求。

4.正弦波逆变器

正弦波逆变器的作用是将太阳能电池组件产生的直流电或者蓄电池释放的12V直流电转化为负载需要的36V正弦交流电。

二、太阳能电源教学系统实验设备主要技术指标

1.太阳能电池组件功率：20W

2.蓄电池容量：12V/7Ah

3.控制器：

额定输出电压、电流：12V/2A

蓄电池过充保护：16.2V,恢复14.4V

蓄电池过放保护：10.8V,恢复12.4V

三种输出模式：普通开/关模式、光控开/光控关模式、光控开/时控关模式

4.正弦波逆变器：

输出波形与频率：正弦波/50HZ±1HZ

额定输入电压、电流：10.8V～13.2V/2A

额定输出电压、电流：36V±10%/0.42A

额定输出功率：15VA

输出功率因数：≥95%（线性负载）

逆变效率：≥75%

5.输入市电：AC220V/50HZ

6.箱体尺寸：660×490×240mm

7.工作环境：0°C～40°C、≤85%RH

外型尺寸手提箱式：50cm*40cm*10cm

三：太阳能电源教学系统实验设备实验内容

实验一：太阳能电池发电原理实验

1.太阳能光伏板能量转换实验

2..环境对光伏转换影响实验

3.太阳能电池光伏系统直接负载实验

4.光伏控制型太阳能系统发电实验

5.光伏型控制器工作原理实验

6.光伏型控制器充放电保护实验

7.户用型太阳能发电和利用实验

8.户用型控制器工作原理

9.户用型控制器充放电保护实验

10.太阳能系统电器负载实验；

11.综合实验

12.户用型控制器电脑软体实验

13.光伏型控制器电脑软体实验

14.直接負載电脑软体实验

15.Zigbee远端无线监测
