非均相分离实验装置,多功能污水处理综合实验装置

一、非均相分离实验装置技术参数：

1、风机风量：2800rpm，风量450m3/h，风压120mmH2O，效率66％，轴功率0.75kw。

2、颗粒硅胶：60-80μm。

3、除尘效率：η20≥98%。

4、分离能力：≥8L/H。

5、旋风分离器、降尘室、加料器：由透明有机玻璃精制。

6、产品接受瓶：由透明有机玻璃精制。

7、框架为不锈钢，结构紧凑，外形美观，装置流程简单，操作方便。

8、外形尺寸：1000×500×1600mm。

二、非均相分离实验装置主要配置：

风机、加料器、旋风分离器、降尘室、压差计、流量计、产品接受瓶、不锈钢框架。

三、非均相分离实验装置结构特点:

1、本实验装置主体部分采用透明玻璃制作，实验现象清晰，方便学生观察；

2、固体颗粒抽吸装置采用文丘里管方式，抽吸速度均匀；

3、示踪颗粒采用红色石英砂，清晰显示气体流向；

4、移动框架采用镜面不锈钢，体现整个装置的工艺完美性；

5、利用低噪风机有效降低实验室噪音。

四、非均相分离实验装置主要功能：

1、观察喷射泵抽送物料及气力输送现象和原理。

2、观察旋风分离器分离气固现象和原理。

3、结合筛分装置，可考察气速对旋风分离器分离效率的影响。

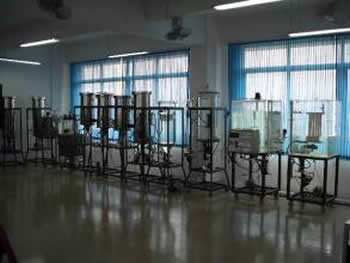

一、多功能污水处理综合实验装置设备配置：

(1)搅拌配水箱1个（PVC制）；(2)生化池配水箱1个；(3)微型小流量进水泵2台，流量10-30L/h,扬程2m；(4)进水流量计2个；(5)不锈钢柱状厌氧反应器1个（配有活动软性填料，并有配套的厌氧搅拌器）；(6)不锈钢柱状缺氧反应器2个（配有活动软性填料，都配有配套的缺氧搅拌器）；(7)不锈钢柱状好氧反应器3个（配有活动软性填料）；(8)辐流式斜管沉淀池1个；(9)竖流式二沉池1个；(10)污泥浓缩池1个；(11)污泥厌氧消化池1个；(12)小型隔栅1个；(13)机械搅拌絮凝池1个；(14)斜板沉淀池1个；(15)柱型MBR膜生物反应器1套(内置帘式膜组件1套及曝气器) (16)SBR法实验装置1套；（也可制作成MBR和SBR一体式组合反应器，根据需要具体确定）；(17)静音充氧泵5台, ATMAN品牌EP-9000型号，功率5.6W，电压220V，压力0.012MPa，排气量2X10L/min；(18)陶瓷曝气器7套；(19)气体流量计7个；(20)微型小流量混合液回流泵3台,流量10-40L/h,扬程2m;(21)混合液回流流量计3个；

(22)微型小流量污泥回流泵2台,流量5-40L/h,扬程2m；(23)污泥回流流量计2个；(24)出水蠕动泵1台,流量10-20L/h,转速范围0.1~50rpm，功率30W，型号：BT-50E/151W (25)出水流量计1个；(26)可控硅直流调节电源1套；(27)调速电机10台；(28)可控硅无级调速器10套；(29)自动控制系统及微机接口1套；(30)自动控制软件1套；(31)SBR间隙出水自动控制装置1套；(31)可编程序电气控制箱7套；(32)可编程序控制器12套；(33)一系列自控传感元件；(34)消化池配套的恒温装置1个,功率600W；(35)实验台架1套（可拆分为9个）

各设备之间连接的管道、阀门用活结连接；各设备之间的电源线用线槽连接，插座做到保护作用，总电源用漏电保护器。配微机自动控制软件1套

给水工程实验设备

二、多功能污水处理综合实验装置技术参数：

（1）设备主体材质由全不锈钢制成，

（2）带有计算机控制软件及自动控制系统，

（3）处理水量：约10~15L/H，

（4）污泥负荷：（KgBOD5/KgMLVSS•d）0.15~0.25，

（5）处理效果：出水BOD5≤20mg/l，

（6）BOD5去除率≥92%，

（7）污泥回流比：50~200%，

（8）MLSS：3000~5000 mg/L，

（9）能进行二十多种典型的水处理实验。

三、多功能污水处理综合实验装置实验项目：

（1）曝气设备清水充氧性能测定实验装置，

（2）A2/O工艺污水处理模拟装置（生物池需配活动填料、并要有竖流式沉淀），

（3）浓缩池：与上述A2/O工艺配套，

（4）间歇式活性污泥法（SBR法）实验装置（计算机控制），

（5）膜生物反应器，

（6）辐流式斜管沉淀池，

（7）曝气池混合液耗氧速率测定实验，

（8）工业废水处理流程工艺的实验，

（9）MBR工艺市政生活污水与小区污水的处理实验，

（10）工业污水可生化性测定，

（11）消化与反消化实验，

（12）连续运行普通活性污泥法、A/O、UCT、Phoredox、SBR、等的污水处理厂工艺实验，

（13）活性污泥法动力学系数的测定，

（14）自动运行、A2/O、A/O、AB等活性污泥法处理实验，

（15）斜板沉淀池、机械絮凝池、机械搅拌斜板沉淀池、格栅、厌氧消化池等的单池处理实验等
