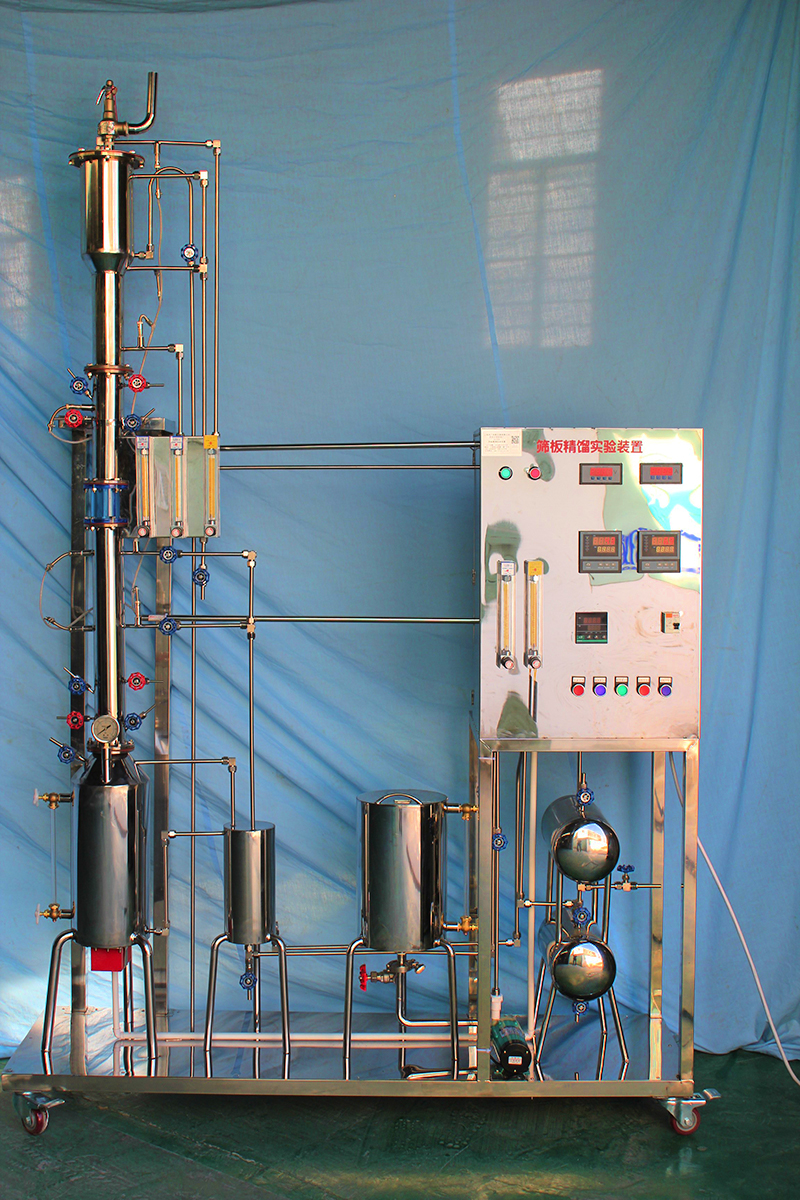

SHYL-HD289 筛板精馏塔实验装置

• 货号：
• 型号规格：SHYL-HD289
• 品牌：上海育联
• 所在地：上海
• 供货总量：大量供货

• 价格：询价元

一、筛板精馏塔实验装置功能：
1、测定精馏塔在全回流条件下，稳定操作后的全塔理论板数、总板效率和单板效率。
2、测定精馏塔在某一回流比下，稳定操作后的全塔理论塔板数、总板效率和单板效率。
3、改变操作条件，确定精馏塔的稳定时间和塔内温度分度分布。
4、学习精馏塔性能参数的测量方法，并掌握其影响因素。
5、学会识别精馏塔内出现的几种操作状态，并分析这些操作状态对塔性能的影响。
6、了解板式塔的基本构造，精馏设备流程及各个部分的作用，观察精馏塔工作时塔板上的水力状况。
二、筛板精馏塔实验装置参数：
1、精馏塔：不锈钢筛板塔,开孔率5%
2、全回流：塔板效率30%—60%、单板效率50%
3、部分回流：塔板效率40%—80%、单板效率40%
4、上升蒸汽量：2 l/h
5、回流比：4—∞
6、塔顶浓度≥80%
三、筛板精馏塔实验装置主要设备：
1、不锈钢塔体（筛板）：φ60×900mm（九），玻璃塔段两个：φ60×100mm
2、不锈钢加热器：1.5kW，冷凝器：φ8×120mm
3、进料罐：容积约10L，分流罐：容积约3L，出料罐：容积约8L
4、液位计传感器，LWB电磁阀（220v），磁力泵，预热器：φ60×100mm
5、Pt100热电阻温度计 ：0—100℃（七只），回流比继电器
6、AI706宇电多路温度显示仪
7、AI708H宇电电压显示仪两块
8、AI501H宇电回流比控制显示仪
9、AI501宇电液位显示仪
10、电器：接触器、开关、漏电保护空气开关
11、304不锈钢管路、管件及阀门
12、304不锈钢仪表柜：测控、电器设备在实验架上
13、304不锈钢管路、管件及阀门
14、304不锈钢材质框架1.6×0.50×2.3米（带脚轮及禁锢脚）
