常用流体力学实验装置推荐

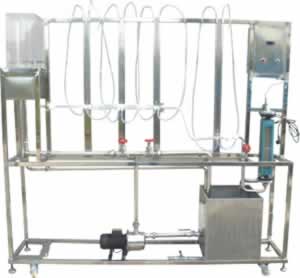

雷诺和文丘里综合实验装置
一、主要配置：
实验台桌，有机玻璃整流稳压水箱，有机玻璃雷诺管，有机玻璃文丘里流量计管，调节铜阀门，测压板，有机玻璃计量水箱，PVC板蓄水箱，低噪音防腐蚀水泵，APS循环管。
573型增加流量采集传感器1套、差压传感器1套，温度传感器，万能信号输入巡检仪，配有数据采集，自动数据分析处理、绘制曲线功能的软件等。
二、主要参数：
外形尺寸：1600×500×1400mm
电源：220V功率：200W
三、主要用途：
演示层流、过渡流、紊流及其转变，并可测量临界雷诺系数值，还可做文丘利流量计流量系数的标定。

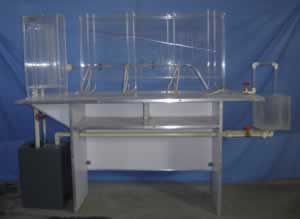

自循环伯努利方程实验装置
一、主要配置：
实验台桌，有机玻璃整流稳压水箱，高低位突扩突缩粗、细管，调节铜阀门，测压板，塑料计量杯，PVC板蓄水箱，低噪音防腐蚀水泵，APS循环管。
二、技术参数：
1、水泵：不锈钢微型增压泵，功率：90W。
2、供水箱：容积约30L，不锈钢材质或优质防锈PVC材质。
3、恒压水箱：容积大于20L，不锈钢材质或优质透明有机玻璃材质。
4、试验管：Φ20mm与Φ40mm，优质透明有机玻璃材质。
5、测压管：Φ8mm有机玻璃管，数量：四对，（也可根据客户要求选择五对或六对测压）。指示液为水，无毒、使操作更为安全
6、实验所用的流体—水为全循环使用设计，充分节约水资源。
7、实验台架为精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。
8、外形尺寸：1500×500×1700mm
三、主要用途：
1.观察流体在定态流动时，流经不同截面时能量间的转化关系，指导学生能利用伯努利方程解决相关问题。
2.对实验中出现的现象进行观察分析，加深对伯努利方程的理解；
3.观察各项能量（或压头）随流速或流量变化时的变化规律。

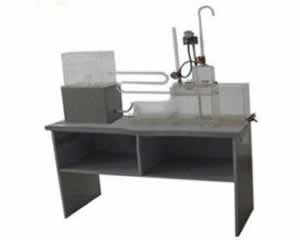

局部阻力系数测定实验装置
一、主要配置：
实验台桌，有机玻璃整流稳压水箱，三种不同管径的实验管段，PVC板储水箱，低噪音防腐蚀水泵，取压管；调节阀门组；测压板，塑料计量杯，APS上水管和回水管等。
二、技术参数:
1、实验水箱是有机玻璃精制成，带有稳压溢流口。
2、水泵：功率90W，扬程：8m，额定流量：10L/min。
3、局部阻力管：φ32 mm，L=400mm；φ21 mm，L=400mm，两点测压点的距离为200mm。
4、蓄水箱是由PVC板制做而成。
5、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
6、测压管：φ8×600mm透明有机玻璃管。
7、框架为不锈钢，结构紧凑，外形美观，流程简单，操作方便。
8、外形尺寸：1500×450×1500mm。
三、主要用途：
1掌握测定管道局部水头损失系数的方法。
2．对圆管突扩突缩局部阻力系数的经验公式实验验证与分析。
3．加深对局部阻力损失机理的理解。

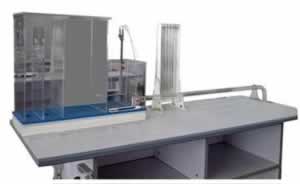

毕托管流速测量实验装置
一、主要配置：
水泵、蓄水箱、毕托管、测压计、射流装置、恒压水箱、计量水箱、自循环系统、不锈钢框架。
二、技术参数：
1、蓄水箱：400×450×450mm。
2、采用低噪声无锈蚀环保型小水泵，最高扬程：10m，额定流量：12L/min，功率：90W。
3、恒压供水箱及计量水箱用透明有机玻璃制作。
4、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
5、测压管直径：φ8mm，压差计内的指示液为水，无毒、操作安全。
6、实验流量：0～200ml/s，毕托管适用范围20～200cm/s，实验流速范围100～200cm/s。
7、其他管路、阀门，整体框架：不锈钢材质。
8、外形尺寸：1500×500×1550mm。
三、主要用途：
1、掌握毕托管测量点流速的技能；
2、了解毕托管的构造和适用性。
3、分析管嘴淹没射流的点流速分布及点流速因数的变化规律。

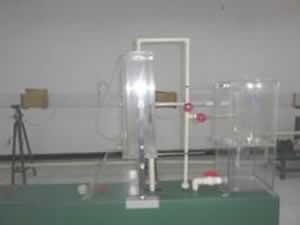

自循环水击实验装置
一 、主要配置：
水泵、测压表、恒位水箱、集水箱、水击室、压力室、供水管、调压筒、扬水机出水管、阀门、不锈钢框架。
二、技术参数：
1、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
2、作用水头：250mm±10mm，水击升压大于3000mm。
3、调压筒调压作用比：η>60%。
4、压力表：由医疗设备厂提供的精确小量程压力表。
5、扬水机出水管：400mm,水击扬水机最大扬程：370mm。
6、恒位水箱、集水箱、供水管、调压筒、扬水机出水管、水击室、压力室均由有机玻璃制成，实验原理构造一目了然。
7、低噪声无锈蚀水泵，扬程：10m，最大流量：12L/min，转速：2800r/min，功率：90W。
8、其他：管路、阀门；整体框架：不锈钢材质。
9、外形尺寸：1200×470×1550mm。
三、主要用途：
1、适合于工程流体力学（水力学）教学实验。
2、演示水击扬水机、水击波传播（水击能的利用）的工作原理。
3、演示调压筒消减水击压强的工作原理。

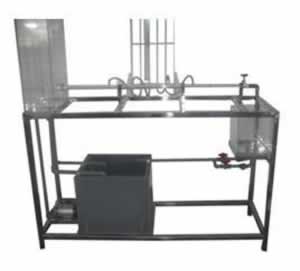

雷诺实验装置
一、主要配置：
实验台桌，有机玻璃整流稳压水箱，有机玻璃雷诺管Ф26，有机玻璃颜料盒，颜料针管,铜调节针阀，塑料计量杯，PVC板蓄水箱，低噪音防腐蚀水泵，循环管阀等。
547型增加流量采集传感器1套，温度传感器1套，流量自动控制阀1套，多路巡检仪检测流量压力、温度等,配有数据采集，自动数据分析处理、绘制曲线功能的软件等。
二、技术参数：
1、有机玻璃水槽：大于30L。
2、玻璃观察管：Φ20mm。
3、计量水箱：容积大于8L。
4、指示液为红墨水或其它颜色鲜艳的液体。
5、框架为不锈钢，结构紧凑，外形美观，流程简单,操作方便。
6、外形尺寸：1200×450×1300mm。
三、实验目的：
1、观察流体在管内流动的两种不同型态。
2、观察滞流状态下管路中流体速度分布状态。
3、测定流动形态与雷诺数Re之间的关系及临界雷诺数值。
