毕托管流速测量实验装置,自循环文丘利流量实验装置

一、毕托管流速测量实验装置技术参数：

1、蓄水箱：400×450×450mm。

2、采用低噪声无锈蚀环保型小水泵，最高扬程：10m，额定流量：12L/min，功率：90W。

3、恒压供水箱及计量水箱用透明有机玻璃制作。

4、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。

5、测压管直径：φ8mm，压差计内的指示液为水，无毒、操作安全。

6、实验流量：0～200ml/s，毕托管适用范围20～200cm/s，实验流速范围100～200cm/s。

7、其他管路、阀门，整体框架：不锈钢材质。

8、外形尺寸：1500×500×1550mm。

二、毕托管流速测量实验装置主要配置：

水泵、蓄水箱、毕托管、测压计、射流装置、恒压水箱、计量水箱、自循环系统、不锈钢框架。

三、毕托管流速测量实验装置主要用途：

1、掌握毕托管测量点流速的技能；

2、了解毕托管的构造和适用性。

3、分析管嘴淹没射流的点流速分布及点流速因数的变化规律。

一、自循环文丘利流量实验装置技术参数：

1、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。

2、实验水箱是由有机玻璃精制而成，并带有稳压溢流口。

3、文丘里管为φ21，总长1000mm，。有机玻璃制作。

4、蓄水箱是由PVC板制做而成，容积为：50L；

5、水泵：功率90W，扬程：8m，额定流量：10L/min。

6、测压由φ8×600mm的透明有机玻璃管固定在测压架上精制，并带有测量标尺。

7、框架为不锈钢，结构紧凑，外形美观，流程简单，操作方便。

8、外形尺寸：1500×470×1500mm。

二、自循环文丘利流量实验装置主要配置：

有机玻璃恒定水箱、水泵、文丘里管、测压架、移动标尺、塑料蓄水箱、计量水箱、连接管、阀门、不锈钢支架。

SHYL-LX556型增加流量采集传感器1套、差压传感器1套，温度传感器，万能信号输入巡检仪，配有数据采集，自动数据分析处理、绘制曲线功能的软件等。

三、自循环文丘利流量实验装置实验目的：

1、了解文丘里流量计的原理及其实验装置。

2、通过测出的压差与流量关系曲线，确定文丘里流量计的流量系数μ值。

3、可定量测量管道流量，给出流量系数与Re数的相关性。

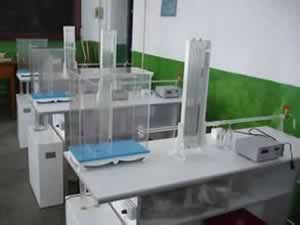

自循环文丘利流量实验装置
